Objectifs

Surveillance d'entrées et signalisation par envoi de Sms.
Les entrées sont connectées à une carte ATMega328P.
L'ATMega dialogue par liaison série asynchrone avec une carte GPRS/GSM.

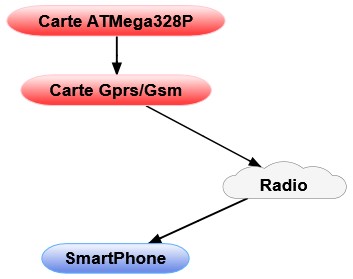

Vue simplifiée

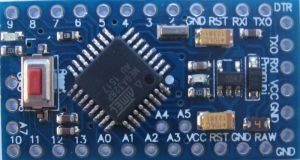

Carte ATMega328P

• Microcontrôleur ATMega328P
• Quartz à 16MHz
• Bus I2C, ISP et signaux Tx, Rx disponibles
• Alimentation par les broches +Vcc/Gnd de 3 à 5V=
• Led de signalisation sur le port PB5
• Bouton poussoir de Reset

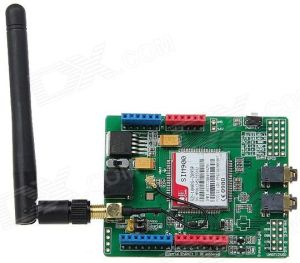

Carte Gprs/Gsm

• GPRS/GSM quadribandes à base de SIM900, opèrant sur les fréquences 850,900,1800,1900 MHz
• Gestion de la phonie avec entrée micro et sortie casque sur jacks
• Alimentation extérieure de 6-9V= /2A par jack (la transmission en "Burst" avoisine les 2A)
• Peut fournir du 4,1V= pour alimenter une carte extérieure
• Mise en service par un signal externe avec le strap JP en place
• Horloge temps réel avec emplacement de pile de sauvegarde
• Support de carte SIM (pas de micro sim)
• Communication avec microcontrôleur par UART et commandes AT. Norme GSM 07.07, 07.05 et AT étendues SIMCOM
• Signaux Tx et Rx compatibles 5V=
