Dépannage d'une lampe à leds NEUVE

	L'interface utilisateur : Trois touches sensitives Dimmer

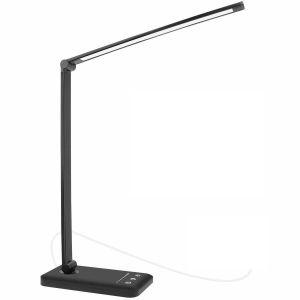

Cette lampe équipée de 52 leds Smd 2835 s'alimente par port Usb (5V=/1A).
Les fonctions disponibles sont les suivantes :

A/M
Réglage progressif de la luminosité par dimmer
Modification de la couleur de l'éclairage du blanc au orange
Temporisation d'extinction de 30mn (led verte), ou 1h (led bleue)
Charge par port Usb
Accumulateur OKAYCORE de 3,7V /2000mAh intégré
Témoin de charge Rouge/Vert

Symptômes : chargeur branché ou pas, rien ne s'allume à part les leds de temporisation.
La consommation est quasi nulle, allumée ou pas.

Première étape, l'ouverture du boîtier

Une mousse collée sur une plaque inférieure dissimule 5 vis cruciformes à dévisser. La plaque enlevée, on accède alors à la partie électronique.

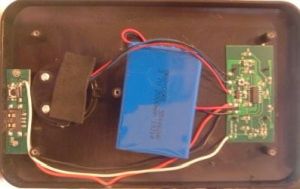

Contenu du boîtier

A gauche une carte à port Usb sur laquelle on branche le chargeur.
Au centre l'accumulateur et à droite la carte de gestion.

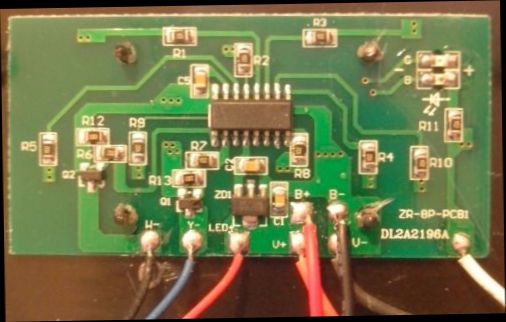

Observations et mesures sur la carte de gestion

En haut à droite,on voit les deux leds vert/bleu de la temporisation d'extinction.
En bas, l'accumulateur est branché en parallèle sur l'alimentation en provenance de la carte à port Usb.
Les broches Led, Y-, W- correspondent aux alimentations de deux circuits de leds :

Led : commun positif
Y- : moins des leds jaunes
W- : moins des leds blanches

Procédons à quelques mesures, sous tension :

Sur la carte à port Usb, la tension est de 5,1V et le courant de 2mA
Sur la carte de gestion, la tension est de 4,3V
Entre Led et Y-, en faisant varier le dimmer, la tension varie de 2,5V à 3,6V
Entre Led et W-, en faisant varier le dimmer, la tension varie de 2,5V à 3,6V

Ces tensions sont correctes. Accumulateur, carte de gestion et barres de leds sont bien alimentés et le dimmer fonctionne.
On peut déjà penser à un problème sur le fil commun Led.
Il faut maintenant aller plus loin et ouvrir le bras articulé supportant les leds.

Ouverture du bras articulé supportant les leds

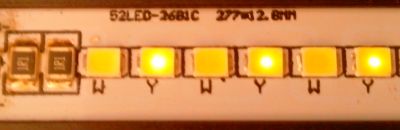

On désemboîte le cache et fait glisser la protection transparente pour accéder à une réglette supportant les diodes soudées.

Dépannage

Les deux fils W- et Y- sont soudés (mal) mais le fil Led est déssoudé et pendouille, ceci confirme le diagnostic.
Pour réparer, il faut dégager la réglette de leds sur 1 ou 2 cm en tirant doucement sur les fils.
On peut maintenant ressouder proprement les trois fils et contrôler l'éclairage.
Après remontage, tout fonctionne correctement.

Annexes

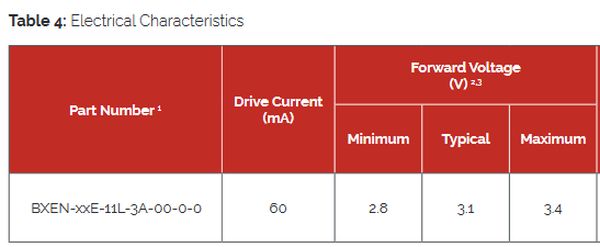

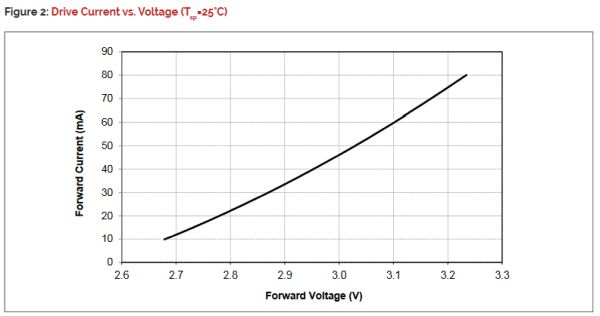

Caractéristiques des leds Smd 2835

Consommations relevées sur port Usb, accumulateur chargé à 100%

Lampe éteinte	Lampe allumée 100%	Lampe allumée minimum

Accumulateur déchargé et lampe éteinte, la consommation sur port Usb est proche de 1A.
