Objectifs

Surveiller, sur une application Android, des capteurs connectés à une carte Esp8266.
Seules les variations d'états sont prises en compte.
Carte et application Android sont en relation avec une page Php d'un serveur.
La consultation d'événements s'effectue sur l'application Android, sur ThingSpeak ou sur une page Php du serveur.

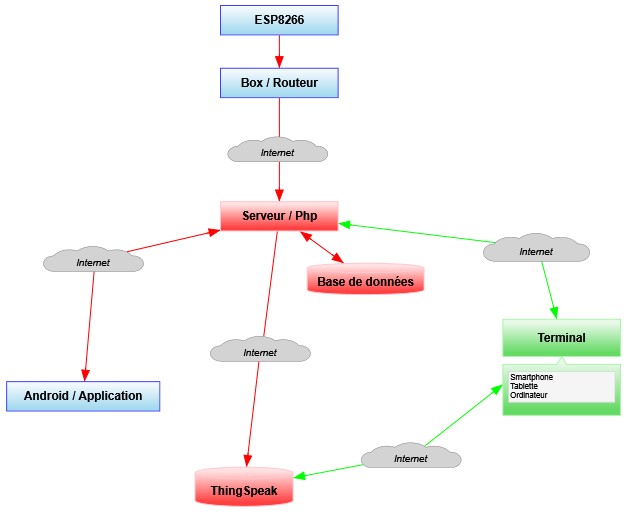

Vue simplifiée

La carte

• Envoie une trame de data à une page Php sur variation d'état de capteur(s)
• Envoie une trame de vie (connexion internet Ok) à une page Php, toutes les 1mn

Le serveur

• Enregistre les data reçues de la carte dans une base de données MySql
• Transmet certaines informations à un compte ThingSpeak
• Horodate et mémorise la trame de vie
• Répond aux demandes Android par un objet Json

L'application Android

• Demande automatiquement, toutes les minutes, l'état des capteurs à une page Php
• Sur réception de l'état (Objet Json), vérifie et signale le fonctionnement par notification Android
• Enregistre dans un fichier des informations
• Vérifie et signale l'état du réseau Android par notification
• Exécute les commandes de l'utilisateur

L'utilisateur

• Déclare au serveur les dysfonctionnements comme vus (Alerte vue)
• Visualise les informations du fichier Android
• Visualise les informations de la base MySql

Carte ESP8266	Capteur InfraRouge passif	Capteur Bosch BME280

Vue principale	Consultation des événements

Réseau hors service	Rien à signaler
Alerte sur variation de capteur
	Un événement est survenu. On indique la date et l'heure. La dernière trame de vie est aussi affichée. Un clic sur Alerte Vue acquitte ce message.

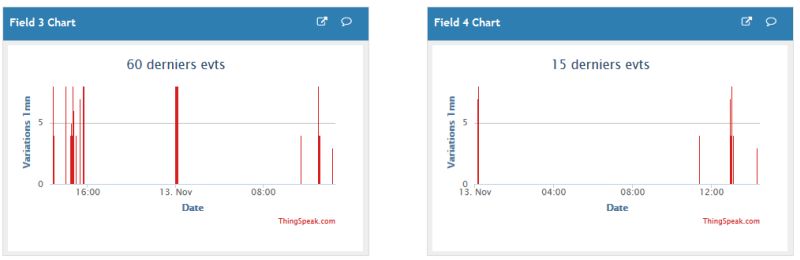

Sur ThingSpeak

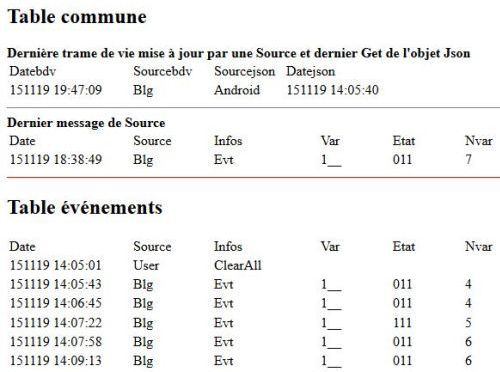

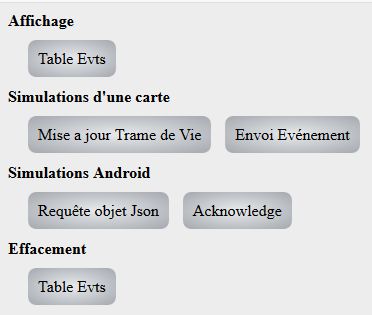

Sur le serveur, menu de page Php et contenu des tables
